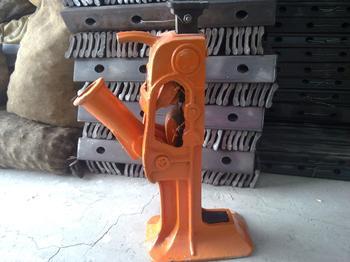

15T齒條起道機使用方法 山東濟寧生產基地
2014-04-14 08:30:52
一、齒條式起道機用途：
齒條式起道機主要用于鐵路道軌鋪設和維修，在工礦企業以及橋梁架設等作業中廣泛用于提升和支撐各種重物和設備的安裝。適用于鐵路道軌的輔設、橋梁安裝、及車輛、設備、重物起重之用，山東省曲阜華強礦業設備有限公司具有結構簡單、使用方便、安全可靠、多機并用等優點，是一種應用較廣的起重工具。
齒條式起道機工作原理是手動式起重工具種類之一，結構緊湊，合理利用搖桿擺動使齒爪上下移動，與定齒爪聯動配合，推動齒條上升或下降，起重物隨之升降。
產品名稱：QD5-15系列齒條式千斤頂（又名起道機）也叫手動起道機
性能規格型號 最大頂舉量 最大鉤舉量 起重高度 頂高 腳鉤高
QD5 5噸 2.5噸 160毫米 345毫米 43毫米
QD10 10噸 5噸 180毫米 410毫米 45毫米
QD15 15噸 7.5噸 280毫米 580毫米 60毫米
●二、齒條式起道機技術參數：
15T齒條式起道機技術規格
最大起道力 147KN（15T）
鉤腳最大起道力 78KN
定位最低高度 小于60mm
最大升程量 大于270mm
凈重 25kg
外形尺寸 長310寬165高520
4、齒條起道機由底座抬鉤、手柄壓把、棘爪、千斤、齒條、快降輪組成，其特征在于它的抬鉤與齒條構成滑動配合，手柄壓把與抬鉤鉸接，棘爪一端固定在手柄壓把上，另一端與齒條相嚙合，千斤固定在抬鉤上，山東省曲阜華強礦業設備有限公司齒條與底座固定聯接。它克服了原有起道機的體積大、笨重、總體超高侵限等缺點。它由底座，抬鉤，手柄壓把，棘爪，千斤，快降輪等組成。壓把手柄單程用力，它與原有技術相比，具有以下優點，體積小，重量輕，便于攜帶，全部作業過程都處于可確保行車安全狀態下。
齒條起道機使用方法
1.提升――起道機應平穩放妥，用長度1.5米鋼質鋼桿插入搖桿孔內，上下往復扳動到需要的提升高度為止。
2.緩降――把慢降控制手柄向上扳到制動位置將杠桿上下扳動，每往復一次即下降一牙。
3.急降――抽出杠桿，用杠桿垂直撞擊速降腳板尾面，就能一次降落到起點位置
4.滑動部位要經常潤滑，發現零件損壞及時更換。
● 三、齒條式起道機主要規格：
型號 QD5 QD10 QD15 QD20
最大頂舉量 5T 10T 15T 20T
最大鉤舉量 2.5T 5T 7.5T 10T
起重度度 160mm 180mm 280mm 350mm
頂高 345mm 410mm 580mm 680mm
齒條式起道機主要用于鐵路道軌鋪設和維修，在工礦企業以及橋梁架設等作業中廣泛用于提升和支撐各種重物和設備的安裝。適用于鐵路道軌的輔設、橋梁安裝、及車輛、設備、重物起重之用，山東省曲阜華強礦業設備有限公司具有結構簡單、使用方便、安全可靠、多機并用等優點，是一種應用較廣的起重工具。
齒條式起道機工作原理是手動式起重工具種類之一，結構緊湊，合理利用搖桿擺動使齒爪上下移動，與定齒爪聯動配合，推動齒條上升或下降，起重物隨之升降。
產品名稱：QD5-15系列齒條式千斤頂（又名起道機）也叫手動起道機
性能規格型號 最大頂舉量 最大鉤舉量 起重高度 頂高 腳鉤高
QD5 5噸 2.5噸 160毫米 345毫米 43毫米
QD10 10噸 5噸 180毫米 410毫米 45毫米
QD15 15噸 7.5噸 280毫米 580毫米 60毫米
●二、齒條式起道機技術參數：
15T齒條式起道機技術規格
最大起道力 147KN（15T）
鉤腳最大起道力 78KN
定位最低高度 小于60mm
最大升程量 大于270mm
凈重 25kg
外形尺寸 長310寬165高520
4、齒條起道機由底座抬鉤、手柄壓把、棘爪、千斤、齒條、快降輪組成，其特征在于它的抬鉤與齒條構成滑動配合，手柄壓把與抬鉤鉸接，棘爪一端固定在手柄壓把上，另一端與齒條相嚙合，千斤固定在抬鉤上，山東省曲阜華強礦業設備有限公司齒條與底座固定聯接。它克服了原有起道機的體積大、笨重、總體超高侵限等缺點。它由底座，抬鉤，手柄壓把，棘爪，千斤，快降輪等組成。壓把手柄單程用力，它與原有技術相比，具有以下優點，體積小，重量輕，便于攜帶，全部作業過程都處于可確保行車安全狀態下。
齒條起道機使用方法
1.提升――起道機應平穩放妥，用長度1.5米鋼質鋼桿插入搖桿孔內，上下往復扳動到需要的提升高度為止。
2.緩降――把慢降控制手柄向上扳到制動位置將杠桿上下扳動，每往復一次即下降一牙。
3.急降――抽出杠桿，用杠桿垂直撞擊速降腳板尾面，就能一次降落到起點位置
4.滑動部位要經常潤滑，發現零件損壞及時更換。
● 三、齒條式起道機主要規格：
型號 QD5 QD10 QD15 QD20
最大頂舉量 5T 10T 15T 20T
最大鉤舉量 2.5T 5T 7.5T 10T
起重度度 160mm 180mm 280mm 350mm
頂高 345mm 410mm 580mm 680mm
腳鉤高 43mm 45mm 60mm 75mm
